Elewacja wentylowana, a kwestia ocieplenia: wymagania, wyzwania, rozwiązania

Sednem konstrukcji elewacji wentylowanej jest szczelina powietrzna pomiędzy warstwą izolacji termicznej a okładziną elewacyjną. Dzięki dużej elastyczności tej technologii, fasada wentylowana może być wykonana zarówno w budynkach o konstrukcji szkieletowej czy żelbetowej, jak i w obiektach murowanych. Stąd jej stale rosnąca popularność w budownictwie mieszkaniowym (jedno- i wielorodzinnym), nowych inwestycjach biurowych, a także modernizowanych obiektach użyteczności publicznej.

Elewacja wentylowana może opierać się na szerokim wachlarzu różnych podkonstrukcji, otwierając tym samym duże możliwości wizualnego wykończenia fasady. Na tym jeszcze nie koniec plusów: połączenie izolacji ze skalnej wełny fasadowej z pustą warstwą oraz okładziną zewnętrzną tworzy doskonałą barierę akustyczną, a zabezpieczenie budynku przed dokuczliwymi dźwiękami z zewnątrz zdecydowanie podnosi komfort jego użytkowników.

Najważniejszą zaletą tego typu konstrukcji jest jednak niższe ryzyko kondensacji pary wodnej wynikające z umożliwienia oddychania całej ścianie, a w konsekwencji – skuteczna ochrona przed ucieczką ciepła z wnętrz.

Wymogi, jakie musi spełniać elewacja wentylowana

Współczynnik przenikania ciepła U, a dokładniej jego maksymalne wartości dla ścian zewnętrznych, określa załącznik numer 2 do rozporządzenia ministra infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Parametry uzależnione są od temperatury panującej w pomieszczeniach za przegrodą i prezentują się następująco:

Opór cieplny ściany zewnętrznej możemy obliczyć zgodnie z PN-EN ISO 6946:2017-10 „Komponenty budowlane i elementy budynku”. Ze względu na pustki powietrzne i, zwłaszcza w przypadku wysokich budynków, intensywny ruch powietrza w fasadzie wentylowanej, do obliczonego współczynnika przenikania ciepła U należy jednak dodać wartości poprawek korygujących wpływ m.in. nieszczelności w warstwie termoizolacji, a także przechodzących przez nią łączników mechanicznych. Wpływ tych ostatnich określamy na podstawie PN-EN ISO 10211:2017-09 „Mostki cieplne w konstrukcji budowlanej. Przepływy ciepła i temperatury powierzchni. Obliczenia szczegółowe”.

Fasada wentylowana w konstrukcji szkieletowej – jaka wełna elewacyjna do ocieplenia?

Na finalny współczynnik przenikania ciepła U ściany zewnętrznej kluczowy wpływ ma współczynnik przewodzenia ciepła samego materiału termoizolacyjnego (λ). Niska „lambda” wełny fasadowej powinna stanowić kryterium istotne, aczkolwiek nie jedyne.

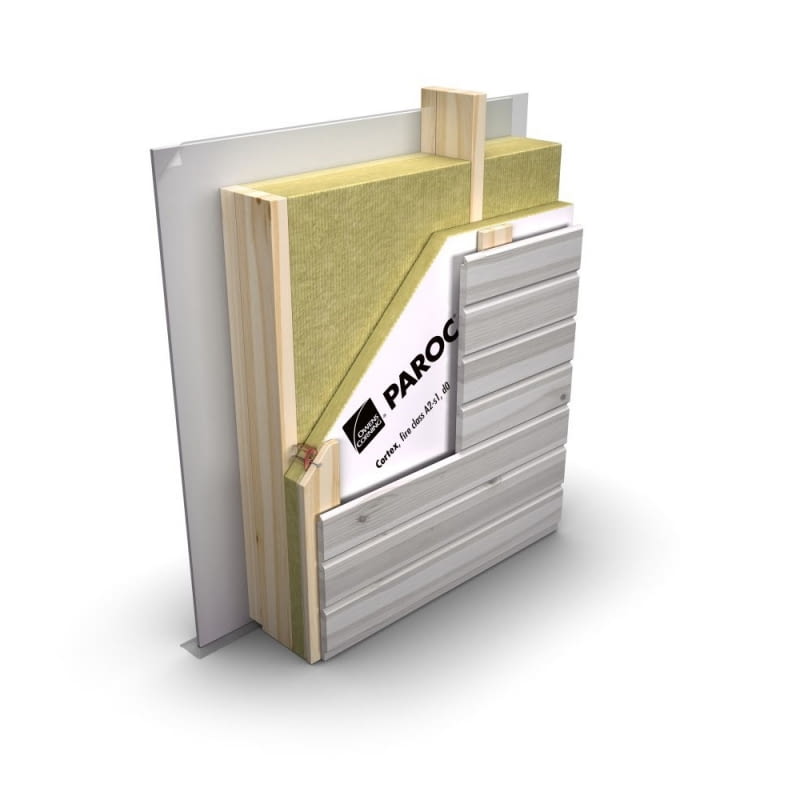

Schemat fasady wentylowanej ocieplanej wełną kamienną

• Wewnętrzna powierzchnia: płyta gipsowa
• Szkielet drewniany / elastyczna wełna fasadowa PAROC Solid (pierwsza warstwa)
• Paroizolacja
• Szkielet drewniany/ elastyczna wełna elewacyjna PAROC Solid (druga warstwa)
• Sztywna płyta wiatroizolacyjna PAROC Cortex
• Złącza zaklejane taśmą
• Przekładka + szczelina wentylacyjna ≥ 20mm
• Okładzina z drewna

Badania producenta dowodzą, że zamontowana w ten sposób na łatach izolacja wiatrochronna nie tylko skutecznie zabezpiecza przed wiatrem, ale także będąc zewnętrzną, ciągłą warstwą izolacji termicznej w sposób znaczący zmniejsza ilość wilgoci w konstrukcji oraz redukuje mostki cieplne.
