Wentylacja mechaniczna: gruntowy wymiennik ciepła
Gruntowy wymiennik ciepła (GWC) jest elementem wspomagającym i uzupełniającym system wentylacji mechanicznej nawiewno-wywiewnej.
Gruntowy wymiennik ciepła zimą ogrzewa, a latem schładza powietrze zewnętrzne dostarczane do wentylacji budynku.
Zasada działania. GWC wykorzystuje utrzymującą się w gruncie (na głębokości 1,5-2 m) mniej więcej stałą temperaturę w ciągu całego roku. Przepuszczane przez grunt powietrze lub wodny roztwór glikolu zimą ogrzewa się, a latem się schładza nawet o kilkanaście stopni.
Rodzaje. Wymiennik gruntowy może być:

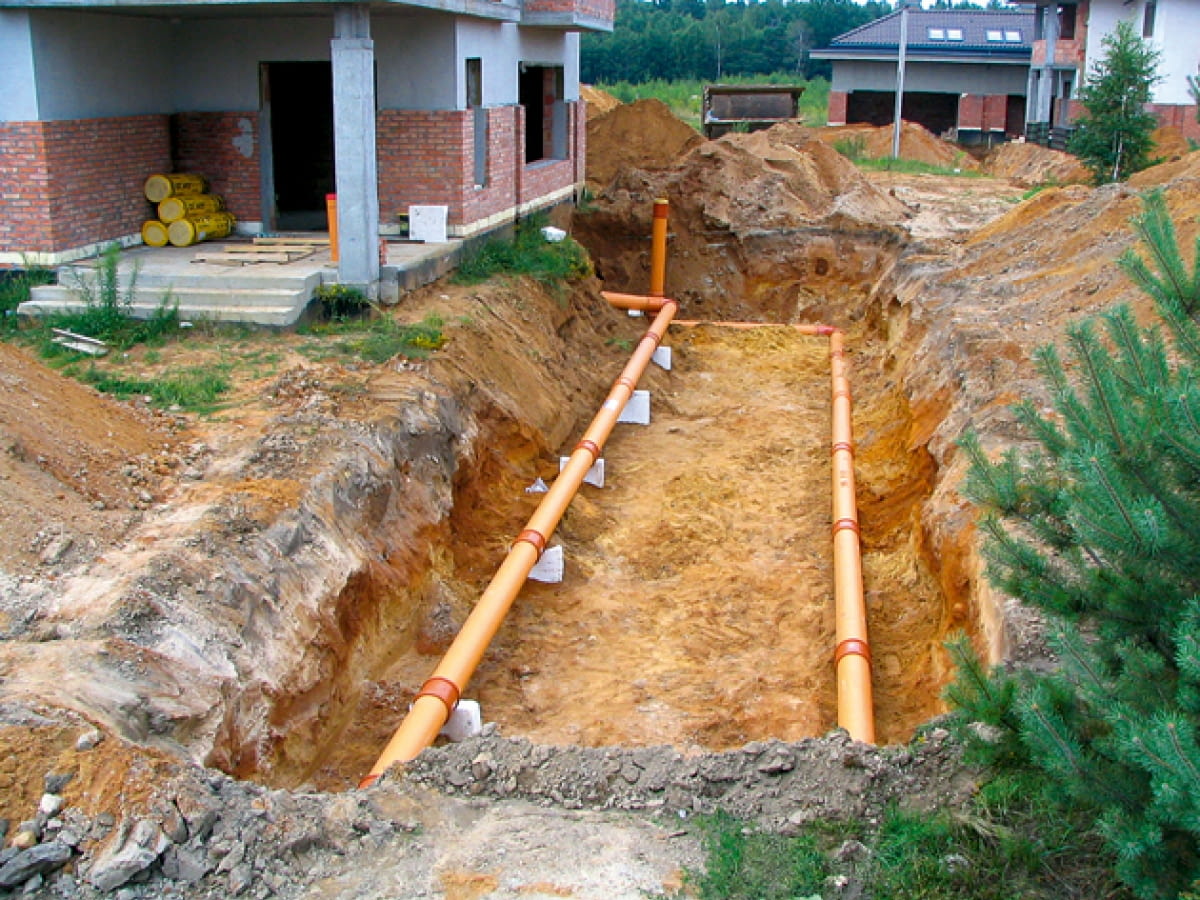

- rurowy - składa się z zakopanych na głębokości min. 1,5 m odpowiedni dużej długości rur (min. 25 m), przez które przepływa powietrze oraz umieszczonej w ogrodzie czerpni;
- rurowy z wymiennikiem ciecz-powietrze - w którym zakopane w ziemi i wypełnione glikolem rury, połączone są z wymiennikiem umieszczonym w kanale wentylacyjnym między czerpnią powietrza a centralą wentylacyjną;
- żwirowy - w którym powietrze przepływa przez umieszczoną w gruncie warstwę płukanego żwiru, osłonietą od góry płytami styropianu przed nagrzewaniem i wychładzaniem.
Zasada działania. GWC wykorzystuje utrzymującą się w gruncie (na głębokości 1,5-2 m) mniej więcej stałą temperaturę w ciągu całego roku. Przepuszczane przez grunt powietrze lub wodny roztwór glikolu zimą ogrzewa się, a latem się schładza nawet o kilkanaście stopni.
Rodzaje. Wymiennik gruntowy może być:
- rurowy - składa się z zakopanych na głębokości min. 1,5 m odpowiedni dużej długości rur (min. 25 m), przez które przepływa powietrze oraz umieszczonej w ogrodzie czerpni;
- rurowy z wymiennikiem ciecz-powietrze - w którym zakopane w ziemi i wypełnione glikolem rury, połączone są z wymiennikiem umieszczonym w kanale wentylacyjnym między czerpnią powietrza a centralą wentylacyjną;
- żwirowy - w którym powietrze przepływa przez umieszczoną w gruncie warstwę płukanego żwiru, osłonietą od góry płytami styropianu przed nagrzewaniem i wychładzaniem.
