Wykonanie i komentarz: Jacek Rosłoniec Zdjęcia: Maciej Bliziński

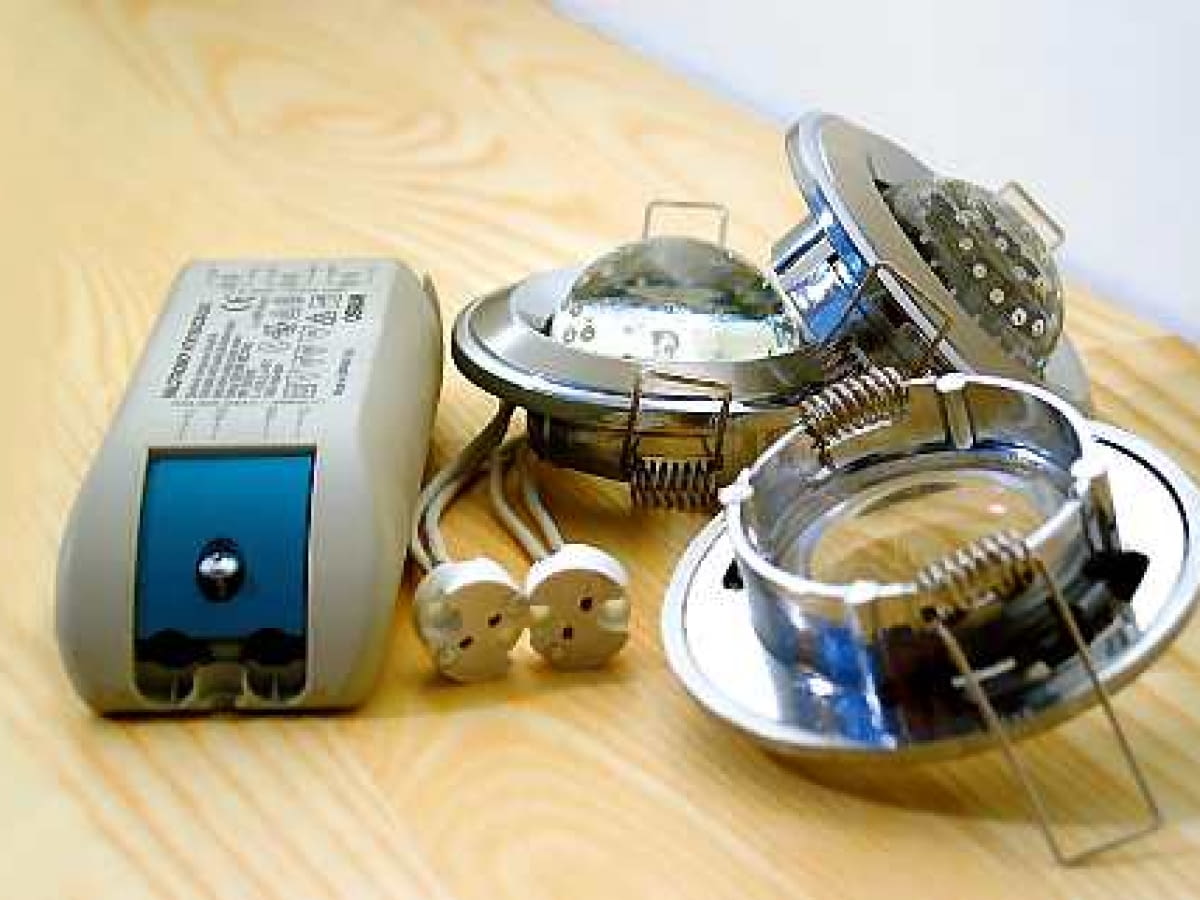

Materiały: oprawy halogenowe (44 zł/szt.), żarówki halogenowe 35 W (od 4,50 do 16,40 zł/szt.), elastyczny przewód dwużyłowy (1,70 zł/m.b.), kostki połączeniowe (2,49 zł/12 szt.), transformator 150 W (od 70 do 109 zł). Potrzebne są też: wiertarka, wiertła piłkowe (inaczej koronowe lub otwornice), próbnik napięcia, miarka, szczypce uniwersalne (do ściągania izolacji z przewodów) - Fot. Maciej Bliziński
Żarówki halogenowe kosztują więcej niż tradycyjne, ale są tańsze w użytkowaniu. W podwieszanym suficie można je zamontować w każdym miejscu. Koszt materiałów (dla 3 opraw) ok. 300 zł, czas wykonania 2 godz
1 z 8Materiały: oprawy halogenowe (44 zł/szt.), żarówki halogenowe 35 W (od 4,50 do 16,40 zł/szt.), elastyczny przewód dwużyłowy (1,70 zł/m.b.), kostki połączeniowe (2,49 zł/12 szt.), transformator 150 W (od 70 do 109 zł). Potrzebne są też: wiertarka, wiertła piłkowe (inaczej koronowe lub otwornice), próbnik napięcia, miarka, szczypce uniwersalne (do ściągania izolacji z przewodów) - Fot. Maciej Bliziński
2 z 8Jeszcze przed zamontowaniem sufitu podwieszanego trzeba wyprowadzić z puszki przewód zasilający do transformatora i zamontować wyłącznik. Pokazujemy ostatni etap pracy - podłączanie transformatora i opraw oświetleniowych. Uwaga! Zanim zaczniemy pracę, wyłączamy bezpiecznik i upewniamy się, czy dopływ prądu został odcięty. <Br>1. Na podwieszanym suficie zaznaczamy miejsca, w których zamontujemy oprawki - przy jednej z nich będzie ukryty transformator (powinien się znaleźć jak najbliżej przewodu zasilającego). Wiertarką z wiertłem koronowym wiercimy otwory o średnicy dopasowanej do wielkości opraw - Fot. Maciej Bliziński
3 z 82. W przestrzeni nad płytami gipsowo-kartonowymi za pomocą zagiętego sztywnego drutu przeciągamy przewody i wyprowadzamy je na zewnątrz - jedną końcówkę pozostawiamy w miejscu oprawy, drugą - w pobliżu przewodu zasilającego (tam też będziemy montować transformator) - Fot. Maciej Bliziński
4 z 83. Z końców przewodów ściągamy szczypcami izolację i mocujemy kostki połączeniowe, a do nich podłączamy oprawki z żarówkami - Fot. Maciej Bliziński
5 z 84, 5. Osadzamy oprawy - składamy zaczepy-skrzydełka i umieszczamy lampki w otworach - Fot. Maciej Bliziński
6 z 85. - Fot. Maciej Bliziński
7 z 86, 7. Do transformatora podłączamy przewody według schematu na obudowie. Transformator wkładamy w otwór i montujemy ostatnią oprawę - Fot. Maciej Bliziński
8 z 87. - Fot. Maciej Bliziński
Warto wiedzieć
W podwieszanych sufitach najczęściej są montowane oprawy halogenowe. Sufity takie buduje się zazwyczaj z płyt gipsowo-kartonowych, które przykręca się do stelaża z metalowych profili. Miejsca, w których będą instalowane punkty świetlne, trzeba tak wyznaczyć, by otwory na oprawy nie wypadały na stelażu.
Pamiętajmy, że moc wyjściowa transformatora musi być co najmniej równa mocy podłączonych żarówek (lepiej kupić urządzenie o większej mocy, nigdy mniejszej). Nowoczesne transformatory elektroniczne są niewielkie, można je przełożyć przez otwory na oprawy. W porównaniu z transformatorami rdzeniowymi pracują cicho i nie wywołują drgań. Kiedy nastąpi przeciążenie, wyłączają się automatycznie.
