Rozstaw profili CD i UD — ile naprawdę powinno być między nimi?

Rola poprawnie wykonanego szkieletu nośnego w suchej zabudowie

Ruszt przejmuje ciężar okładziny i przekazuje go na strop lub konstrukcję budynku. Profile CD 60 stosuje się w sufitach podwieszanych, zabudowach poddaszy i przedściankach, a profile UD 27 wyznaczają obwód konstrukcji. W ścianach działowych wykorzystuje się profile CW i UW, natomiast przy ościeżnicach i cięższych zabudowach – profile UA.

Rozstawu profili nie należy dobierać „na oko”. Powinien wynikać z:

• dokumentacji konkretnego systemu,
• kierunku opłytowania,
• liczby warstw płyt i masy izolacji,
• obciążeń dodatkowych,
• wymaganej odporności ogniowej.

Zbyt rzadki ruszt może powodować ugięcia, klawiszowanie płyt i pękanie spoin.

Jak prawidłowo rozplanować profile w ruszcie sufitowym?

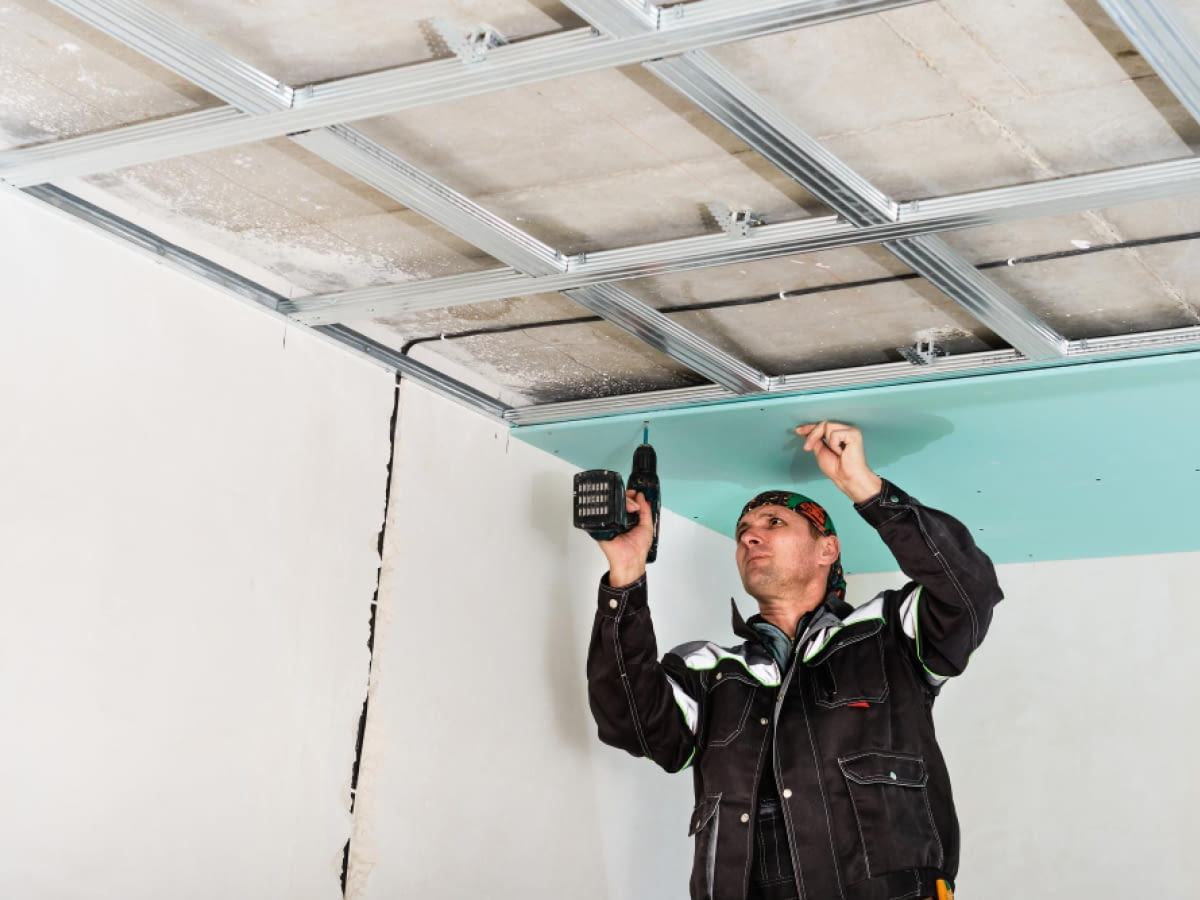

Rozstaw profili CD mierzy się osiowo, czyli od osi jednego profilu do osi kolejnego. W wielu standardowych sufitach z pojedynczym opłytowaniem stosuje się rozstaw wynoszący maksymalnie 500 mm. Przy układzie wzdłużnym płyt, większym obciążeniu, cięższym opłytowaniu lub konieczności zapewnienia określonej odporności ogniowej rozstaw często zmniejsza się do 400 mm, a w wybranych systemach nawet do 300 mm.

Wartości 400 i 500 mm dotyczą profili podpierających płyty, a nie całej siatki rusztu. Osobno dobiera się rozstaw profili głównych i wieszaków. Pierwszy oraz ostatni profil nośny umieszcza się zazwyczaj nie dalej niż ok. 150 mm od ściany, jeżeli instrukcja systemowa nie wskazuje inaczej.

Do obciążenia sufitu trzeba doliczyć izolację i elementy instalacyjne. Cięższe urządzenia wymagają niezależnego zamocowania lub wzmocnienia.

Profil UD 27 – element prowadzący czy konstrukcyjny?

Profil UD wyznacza poziom i obrys sufitu oraz prowadzi końce profili CD. W typowej konstrukcji pełni głównie funkcję obwodową i montażową. Nie należy automatycznie zakładać, że przenosi ciężar całego sufitu – jego funkcję trzeba sprawdzić w dokumentacji systemu.

Przed montażem profil UD podkleja się taśmą uszczelniającą lub akustyczną, która:

• ogranicza przenoszenie drgań,
• poprawia szczelność połączenia,
• wyrównuje drobne nierówności podłoża,
• wspiera uzyskanie właściwych parametrów akustycznych.

Rodzaj kołków i ich rozstaw należy dopasować do podłoża oraz funkcji połączenia. Innego mocowania wymaga beton, a innego – pustak ceramiczny czy beton komórkowy.

W typowym połączeniu pływającym profile CD wsuwa się w UD bez przypadkowego, sztywnego skręcania. Ogranicza to przenoszenie odkształceń ścian na okładzinę.

Grubość i zabezpieczenie profili a trwałość konstrukcji

Grubość blachy wpływa na sztywność profilu, ale nie jest jedynym parametrem decydującym o nośności. Znaczenie mają również:

• geometria przekroju,
• jakość stali,
• zabezpieczenie antykorozyjne,
• rozstaw wieszaków,
• masa okładziny.

Cieńszego profilu nie należy stosować jako zamiennika tylko dlatego, że ma zbliżone wymiary zewnętrzne. Element musi być dopuszczony do stosowania zgodnie z dokumentacją konkretnego systemu. Profile do konstrukcji z płyt gipsowo-kartonowych powinny mieć właściwą dokumentację i spełniać wymagania normy EN 14195.

W pomieszczeniach o podwyższonej wilgotności trzeba dobrać ochronę antykorozyjną całego rusztu, w tym:

• profili, wieszaków i łączników,
• wkrętów,
• elementów kotwiących.

W AB Bechcicki dostępne są profile do suchej zabudowy, w tym profile CD i UD, profile ścienne CW i UW, profile ościeżnicowe UA oraz kompatybilne akcesoria montażowe.

Jak skompletować profile do suchej zabudowy na platformie B2B?

Przed złożeniem zamówienia warto przygotować osobne zestawienie materiałów dla każdej kondygnacji i rodzaju zabudowy. Powinno ono obejmować długość profili, liczbę wieszaków, łączników, kotew, taśm i wkrętów, a także odpowiedni zapas materiału na docinki.

Na platformie B2B AB Bechcicki można filtrować produkty według przeznaczenia, szerokości, grubości, długości, liczby sztuk w wiązce lub na palecie, reakcji na ogień i odporności korozyjnej. Pozwala to sprawnie dopasować zamówienie do przygotowanego przedmiaru i zmniejsza ryzyko wyboru elementów, które nie będą pasowały do siebie.

Dostęp do platformy przez całą dobę umożliwia składanie zamówień z biura lub placu budowy, sprawdzanie stanów magazynowych i korzystanie z dokumentacji elektronicznej.

Podsumowanie

Rozstaw profili CD powinien wynikać z kompletnej dokumentacji systemowej. Wartość 400 lub 500 mm zależy od kierunku opłytowania, liczby warstw, obciążenia, rozstawu wieszaków i wymaganej odporności ogniowej. Równie ważne są prawidłowe mocowanie profili UD, właściwa grubość stali i odpowiednia ochrona antykorozyjna.
