Domy energooszczędne - projekt

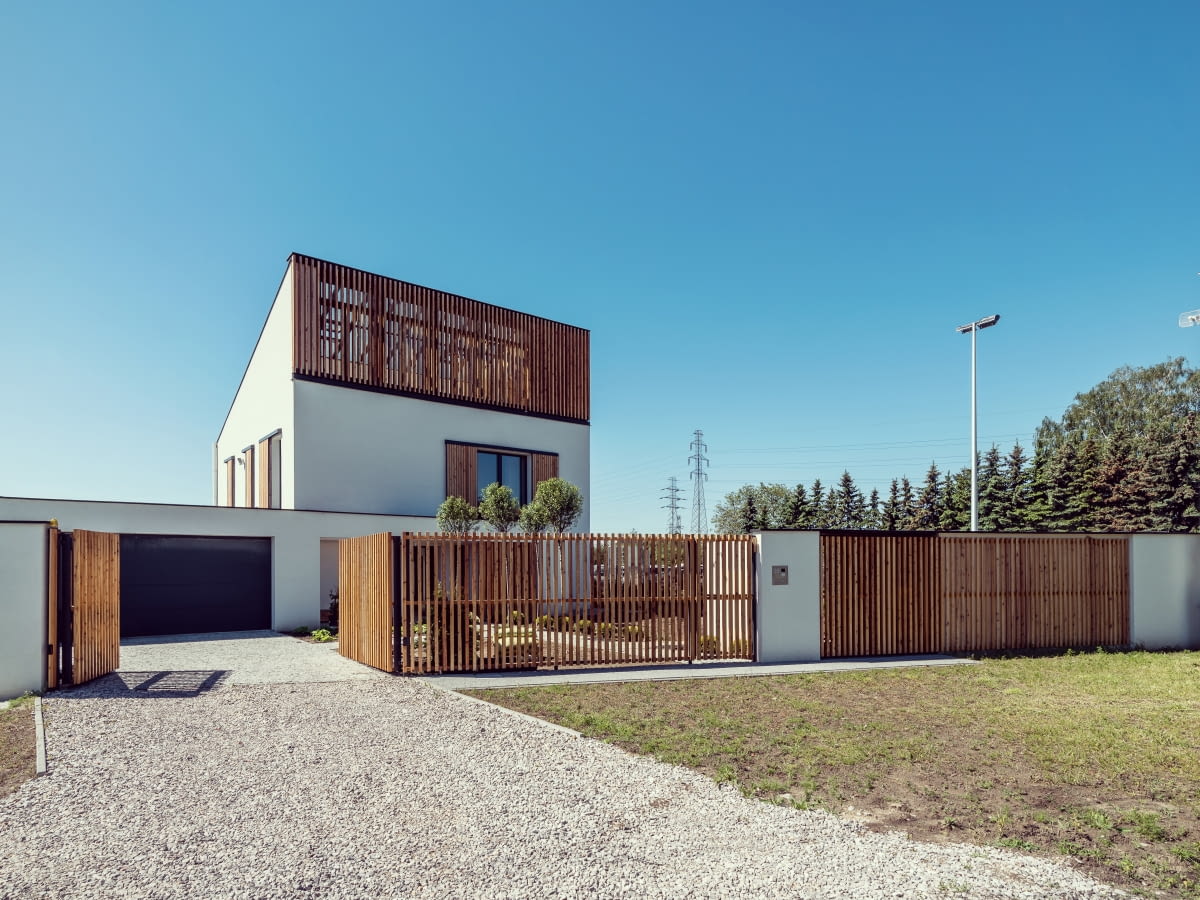

Domy energooszczędne - projekt SkyGarden

SkyGarden to dom pasywny z podniebnym ogrodem, który do ogrzewania i wentylacji potrzebuje bardzo mało energii w porównaniu do typowego domu jednorodzinnego. Budynek wykorzystuje energię słońca i ziemi do ogrzewania oraz produkcji ciepłej wody, inteligentnie dostosowuje się do klimatu zewnętrznego, wykorzystując naturalną wentylację dzięki specjalnie zaprojektowanej przestrzeni centralnego holu z możliwością wentylacji poprzez efekt ciągu komina.
Wkomponowany w bryłę budynku ogród, przylegając do ściany północnej i stropu domu, zapewnia swoistą symbiozę domu i ogrodu pod względem energetycznym – w zimie pozyskuje i magazynuje ciepło, w lecie natomiast nie dopuszcza do przegrzania wnętrz. Przyjęte rozwiązanie ma na celu zachęcić użytkowników domu do korzystania z ogrodu i jego pielęgnacji. Im więcej pracy mieszkańcy włożą w prawidłowe użytkowanie ogrodu, tym większe będą oszczędności w zużyciu energii na ogrzewanie, a także zyski płynące z wykorzystania produktów całorocznego zielonego ogrodu. Założeniem było również stworzenie domu, który będzie oferować dodatkowe miejsce pracy i wypoczynku dla mieszkańców oraz da możliwość stworzenia oazy zieleni z całorocznym ogródkiem do hodowli kwiatów, warzyw i owoców. Ogród może pełnić także funkcję dodatkowego „zielonego” salonu, pokoju do pracy lub atelier, pokoju gier i zabaw dzieci, czy stać się kącikiem medytacji wśród obecnej przez cały rok zieleni.
Przyjęty na elewacjach system przesuwnych paneli, oprócz funkcji regulacji prywatności, ma ważne zadanie regulacji bilansu energetycznego domu. Latem, panele stanowią ważną ochronę przed słońcem, chroniąc przed przegrzaniem wnętrz, dodatkowo zapewniają ochronę przed wiatrem oraz regulują natężenie wentylacji przy otwartych oknach.
Na początku 2014 roku zgłosili się do nas inwestorzy, którzy postanowili taki dom wybudować dla siebie. Projekt przeszedł kilka modyfikacji, między innymi zmianę konstrukcji z drewnianej na murowaną oraz modyfikacje w układzie formy zewnętrznej, strefy wejściowej z pergolą oraz układu wnętrza, które zostały dopasowane do potrzeb działki oraz przyszłych użytkowników.

Architekci: menthol architects,
architekci Liliana Krzycka, Rafał Pieszko, Adam Baczewski
Lokalizacja: Warszawa, ul. Sochaczewska
Konstrukcja: Andrzej Klaczyński
Inwestor: prywatny
Powierzchnia terenu: 1076 mkw.
Powierzchnia zabudowy: 163 mkw.
Powierzchnia użytkowa (z garażem i ogrodem): 219 mkw.
Projekt: 2014
Realizacja: 2017

Zastosowane rozwiązania

Konstrukcja

• ściany zewnętrze murowane z bloczków betonu komórkowego Ytong Energo 24 cm;
• konstrukcja dachu Steico I-beam

Materiały

• stolarka okienna Vetrex,
• panele przesuwne Baier,
• izolacja termiczna ścian zewnętrznych ze styropianu grafitowego Termo Organika,
• izolacja płyty fundamentowej Styrodur synthos XPS,
• drzwi wejściowe i brama garażowa Wiśniowski,
• pokrycie dachowe z blachy cynkowo-tytanowej Rheinzink

Instalacje

• powietrzna pompa ciepła,
• system odzyskiwania wody deszczowej,
• inteligentny system zarządzania instalacjami

Domy energooszczędne - projekt domu w Kościelisku

Skromna, prosta forma domu jest wynikiem poszukiwań korzeni regionalnej architektury Podhala. Przekonującą inspiracją było historyczne zdjęcie Schroniska Towarzystwa Tatrzańskiego. To właśnie z tego obiektu zaczerpnięto natchnienie do takich rozwiązań, jak układ deskowania elewacji, forma dachu czy charakterystyczne „tarcze” w narożach budynku, w których zostały ukryte rury spustowe. Przy stosunkowo niewielkiej powierzchni mieszkalnej (150 m2) dążono do uzyskania jak największej wizualnej przestrzeni i jednocześnie zapewnienia intymności dla każdego z członków pięcioosobowej rodziny oraz do optymalnego wykorzystania walorów działki z fantastycznym widokiem na Tatry. Wyzwaniem było spełnienie rygorystycznych wymogów miejscowego planu zagospodarowania przestrzennego przy jednoczesnym założeniu, że dom ma mieć nowoczesną formę. Cała drewniana elewacja wykonana jest z desek pochodzących z rozbiórek. W ten sposób drewno „z przeszłością” uzyskało ponowną szansę. Po dziesiątkach lat wystawienia na oddziaływanie warunków atmosferycznych ma ono dobre właściwości techniczne, harmonijnie wpisuje się w otoczenie i nadaje budynkowi indywidualny charakter.
Aspekty energetyczne i środowiskowe odgrywały istotną rolę w projekcie. Bardzo wysokie parametry cieplne przegród zewnętrznych w połączeniu z przeszkleniami południowej elewacji (pasywne pozyskiwanie energii solarnej) prowadzą – mimo trudnych warunków klimatycznych – do oszczędnej eksploatacji. Buforowa strefa z szafami i niewielkie okna od północy zabezpieczają dodatkowo przed zbędną ucieczką ciepła. Wyposażony w wentylację mechaniczną dom ogrzewany jest pompą ciepła. Wszystkie te rozwiązania sprawdziły się w praktyce: potwierdzają to niskie wydatki na energię elektryczną po roku użytkowania.
Także wnętrza charakteryzują się prostotą materiałową: dominuje biel w połączeniu z drewnem i surowymi stropami betonowymi. Dom zdobył 1. miejsce w konkursie o Nagrodę Województwa Małopolskiego im. Stanisława Witkiewicza za najlepsze, współczesne realizacje architektoniczne.

Architekci: Piotr Kuczia
Lokalizacja: Kościelisko, ul. Rysulówka 149A
Powierzchnia zabudowy: 150 mkw.
Inwestor: prywatny
Realizacja: 2018 r

Zastosowane rozwiązania

Konstrukcja

• ściany nośne z bloczków gazobetonowych
• na płycie fundamentowej,
• strop betonowy,
• dach drewniany

Materiały

• deski z recyklingu (sosna, świerk, jodła),
• blacha na rąbek stojący

Instalacje

• wentylacja mechaniczna,
• pompa ciepła

Domy energooszczędne - projekt Zacisze Leśne

Forma budynku powstałego na obrzeżach Wielkopolskiego Parku Narodowego nawiązuje do tradycyjnej wiejskiej zabudowy wielkopolskich wsi. Wzniesiona na styku z naturą, złożona z trzech połączonych ze sobą brył, odzwierciedla czytelny układ funkcjonalny. Bryła frontowa mieści strefę wejściową, kuchnię oraz pomieszczenia gospodarczo-techniczne. Bryła środkowa to przestrzeń dzienna z widokiem na horyzont wielkopolskich łąk, zaś bryła domykająca, zlokalizowana w głębi terenu, skrywa prywatną strefę domowników – sypialnie i łazienkę, połączone bezpośrednio z prywatną częścią ogrodu. W budynku zastosowano szereg rozwiązań proekologicznych – gruntową pompę ciepła o modulowanej mocy grzewczej, ze zintegrowanym zasobnikiem c.w.u. i z wbudowanym modułem chłodzenia pasywnego. Dodatkowo zainstalowano moduł wentylacji mechanicznej z odzyskiem ciepła, zapewniający podwyższony komfort cieplny w budynku i zwiększający wydajność pompy ciepła. Energia zakumulowana w powietrzu, które wypełnia budynek, może zostać wykorzystana do regeneracji kolektora gruntowego. Dzięki zastosowanym systemom monitorowania możliwe jest sterowanie układem centralnego ogrzewania i wentylacji z dowolnego miejsca na świecie. W realizacji zadbano o optymalizację parametrów izolacyjnych. Południowe połacie dachów wyposażono w 33 moduły fotowoltaiczne. Na podstawie dotychczasowej eksploatacji można założyć, że instalacja ta całkowicie zabezpieczy roczne, całkowite zapotrzebowanie na energię elektryczną. W efekcie dom jest eksploatacyjnie niemal bezkosztowy. Instalacje sanitarne zrealizowano z wykorzystaniem przydomowej oczyszczalni ścieków, która generuje minimalny wpływ na środowisko naturalne.

Architektura + wnętrza: trabendo/Łukasz Nowak, Katarzyna Stawarz-Nowak
Konstrukcja: Marcin Perz, Dariusz Madura
Instalacje: Błażej Zieliński, Tomasz Woźniak
Powierzchnia użytkowa: 167 mkw.
Projekt: 2016 r
Realizacja: 2019 r
Fotograf: Justyna Kwiatkowska + Piotr Folkman

Zastosowane rozwiązania

Konstrukcja

• ściana trójwarstwowa: pustak ceramiczny /izolacja termiczna/,
• cegła ręcznie formowana,
• drewniana konstrukcja dachu

Materiały

• cegła ręcznie formowana Vandersanden,
• dachówka Meyer-Holsen Piano

Instalacje

• gruntowa pompa ciepła o modulowanej mocy grzewczej ze zintegrowanym zasobnikiem c.w.u. i modułem chłodzenia pasywnego,
• instalacja wentylacji mechanicznej z odzyskiem ciepła,
• instalacja 33 modułów fotowoltaicznych,
• przydomowa oczyszczalnia ścieków

Energooszczędny dom - projekt z naturalnych materiałów

Kwestię energooszczędności tego domu projektanci potraktowali holistycznie, biorąc pod uwagę pełen cykl życia budynku, zgodnie z zasadą cradle to cradle. Dzięki lokalności, dostępności i niskiemu stopniu przetworzenia wykorzystanych materiałów możliwe było znaczne ograniczenie zużycia energii wbudowanej i transportowej. Pod koniec okresu życia domu możliwe będzie uniknięcie energochłonnego i skomplikowanego technologicznie procesu utylizacji materiałów budowlanych. Jako budulca użyto prawie wyłącznie naturalnych surowców – drewna, słomy i gliny – w nowoczesnej i zaawansowanej technologicznie postaci. Podstawą dość skomplikowanej konstrukcji jest prefabrykowany szkielet drewniany, który został złożony na działce w kilka dni. Szybkie zamknięcie stanu surowego umożliwiło znaczne zmniejszenie ilości wyprodukowanych odpadów i oszczędność energii podczas budowy. Izolację termiczną stanowią kostki mocno sprasowanej słomy. Zastosowanie tego materiału w połączeniu z wysokiej jakości stolarką okienną i drzwiową, pompą ciepła oraz systemem wentylacji mechanicznej z wymiennikiem ciepła pozwoliło na stworzenie budynku o wysokiej efektywności energetycznej. Bryła domu jest rozbita na dwie wyraźnie zaznaczone części. Większa z nich, zamieszkała na co dzień, wtapia się w leśny ogród. Niższa część, mieszcząca garaż i rzadziej używane pokoje dla gości zlokalizowana jest od strony wjazdu na działkę. Rzadziej używane piętro gościnne jest odizolowane od reszty domu i może być wyłączone z użytkowania, co pozwala na oszczędność energii.

Projekt: Pracownia architektoniczna mech.build
Lokalizacja: Borzymy
Projekt: 2017 r
Inwestor: prywatny
Powierzchnia: 270 mkw.

Zastosowane rozwiązania

Konstrukcja

• ciężki szkielet drewniany CNC

Materiały

• drewno,
• słoma,
• tynki gliniane i wapienne,
• wełna drzewna,
• cegła rozbiórkowa,
• cegła niewypalana

Instalacje

• rekuperacja,
• pompa ciepła,
• retencja wody deszczowej

Domy energooszczędne - projekt domu nad jeziorem

Ten dom to efekt dobrej współpracy i zrozumienia pomiędzy inwestorem a architektami.
– Projektując ten dom, chcieliśmy stworzyć przestrzeń pozwalającą korzystać użytkownikom z dobrodziejstw otaczającej przyrody i obcowania z nią w pełnej pokory zgodzie – mówią.
Dom z budynkiem gospodarczym został zaprojektowany w 2019 roku. Skala budynków, proporcje i wzajemne usytuowanie stanowią razem typ wiejskiej zagrody, a zastosowane naturalne materiały – szczególnie drewno – są osadzone w tradycji regionu. Dom jest ekonomiczny, energooszczędny, ekologiczny. Charakteryzuje się prostą i zwartą formą, która wpisuje się w otoczenie leśnej polany. Wyraźnie oddzielona strefa wejściowa nawiązuje do funkcji ganku, a głębokie zadaszenie od strony ogrodu jest odniesieniem do charakterystycznych dla wielkopolskich domów podcieni. Dom Nad Jeziorem to dom całoroczny. Pomimo niewielkich rozmiarów – w pełni funkcjonalny. Podzielony na dwie strefy – obszerną i wysoką część dzienną oraz precyzyjnie rozplanowaną część socjalną z sypialnią i gabinetem – jest wygodny, a jego wnętrza przestronne. Dom jest otwarty na otoczenie, które wnika do wnętrza z każdej strony przez duże przeszklenia.

Projekt: TOYA DESIGN Tomasz Wojtkowiak, www.toya-design.com.pl
Wykonawca: Zetbeer DOMY
Inwestor: prywatny
Powierzchnia: budynek mieszkalny 119,76 mkw., budynek gospodarczy 29,69 mkw.
Rok budowy: 2020 r

Zastosowane rozwiązania

Konstrukcja

• system Steico

Materiały

• drewno + materiały drewnopochodne

Instalacje

• powietrzna pompa ciepła w wersji split,
• ogrzewanie podłogowe,
• panele fotowoltaiczne (moc instalacji 5,5 kWp),
• oczyszczalnia ścieków

Domy energooszczędne - projekt pasywny dom fotogeniczny

To przykład miejskiej rezydencji bez kompromisów. Pani Joanna – z zawodu fotograf – chciała domu niepowtarzalnego, który zachwyci formą i stylem, ale jednocześnie spełni wszystkie potrzeby jej czteroosobowej rodziny. Na parterze nowoczesnej dwupiętrowej bryły mamy więc wygodne, połączone z ogrodem mieszkanie, na piętrze zaś znajduje się doskonale doświetlone atelier fotograficzne właścicielki. Indywidualnie zaprojektowane attyki i podcienie oraz zastosowanie kontrastowych kolorów na elewacji dodatkowo podkreśla oryginalną bryłę domu, wyróżniając go spośród miejskiego otoczenia. Mimo że zewnętrzna forma domu ma wyjątkowo rozbudowaną postać, jego wewnętrzna, ogrzewana część jest stosunkowo prosta i zwarta. Dzięki temu budynek jest atrakcyjny i jednocześnie superenergooszczędny. Olbrzymie okna od południa nie tylko doświetlają salon, ale są też źródłem naturalnego światła i darmowego ciepła zimą. Duże przeszklenia umieszczono również w pokojach dzieci od strony południowej. Dom jest ciepły zimą i przyjemnie chłodny latem, co jest jedną z korzyści płynących z zastosowania podczas jego projektowania i budowy zasad standardu budynku pasywnego. Jest przy tym prosty w obsłudze, nie ma skomplikowanych instalacji i urządzeń, a te które w nim zastosowano, jak centrala wentylacyjna czy pompa ciepła, działają automatycznie, dostosowując klimat wnętrza do życia właścicieli. Dzięki wentylacji mechanicznej, domownicy oddychają świeżym, przefiltrowanym powietrzem, wolnym od pyłów, pyłków i owadów. Jakość powietrza jest w tym przypadku bardzo ważna, gdyż budynek znajduje się w centrum Poznania. Skrupulatna analiza lokalnego rynku przez inwestorów (np. ściany z silikatów wymurowali regionalni wykonawcy), nadzór autorski i koordynacja procesu budowy przez właścicieli sprawiła, że dom wybudowano ekonomicznie. Dzięki zastosowaniu energooszczędnych rozwiązań i odnawialnych źródeł energii nie generuje on niemal rachunków za energię.

Lokalizacja: Poznań
Projekt: Pasywny m²
Powierzchnia użytkowa: 278 mkw.
Realizacja: 2018 r

Zastosowane rozwiązania

Konstrukcja i materiały

• płyta fundamentowa U = 0,11 W/(m²K) – 20 cm styroduru (λ = 0,035 W/mK);
• ściany U = 0,086 W/(m²K) – silikaty i 25 cm styropianu grafitowego (λ = 0,031 W/mK);
• stropodach U = 0,043 W/(m²K) – 30 cm styropianu grafitowego
• (λ = 0,031 W/mK) + warstwa spadkowa do 25 cm styropianu grafitowego (λ = 0,031 W/mK)

Instalacje

• ogrzewanie – pompa ciepła,
• kocioł gazowy,
• rekuperator

Energooszczędna modernizacja domu pod Bielsko-Białą

Projekt przebudowy domu z lat 90. polegał na całkowitej metamorfozie oraz dostosowaniu go do współczesnych standardów. Budynek funkcjonalnie został rozbudowany o część salonu z tarasem. Założono zmianę bryły i elewacji tak, aby doprowadzić ją do współczesnych kanonów estetycznych. Dzięki podziale na biały parter i ciemne piętro oraz rozbudowie parteru budynek zyskał horyzontalny kształt. Po rozbudowie obiekt nabrał eleganckiego i ponadczasowego charakteru. Standard budynku pod kątem zużycia energii został podniesiony do poziomu domu energooszczędnego. Został on docieplony i uszczelniony. Wymieniono stolarkę okienną, zainstalowano powietrzną pompę ciepła, wentylację mechaniczną z rekuperacją oraz fotowoltaikę, która zasila dom i podgrzewa wodę w basenie.

Lokalizacja: okolice Bielska-Białej
Projekt przebudowy: YATTA ARCHITEKCI
Powierzchnia użytkowa: 238 mkw.

Zastosowane rozwiązania

Materiały

• pokrycie dachowe – blacha na rąbek Prefa;
• tynk – silikonowy Baumit;
• ocieplenie – 20 cm styropianu;
• okna elewacyjne – aluminiowo-drewniane Aluprof

Instalacje

• ogrzewanie – pompa ciepła,
• rekuperator,
• panele fotowoltaiczne
