Superhelix Bartłomiej Drabik

Dom z dachem

Dom zlokalizowany jest w podmiejskiej strefie Krakowa. Budynek jest częścią osiedla składającego się z 10 domów jednorodzinnych. Osiedle charakteryzuje gęsta zabudowa będąca następstwem wysokich cen gruntu. W celu zapewnienia prywatności mieszkańcom, od strony drogi dojazdowej oraz północnych sąsiadów dom schowany został za połacią dachu schodzącą prawie do samej ziemi, co tłumaczy jego nazwę.

Dynamicznie rozwijające się miasto zagarnia coraz większe obszary zieleni, dlatego szczególnie istotne było ekologiczne podejście przy projektowaniu. Północny dach budynku pokryto rozchodnikami, a na dobrze nasłonecznionej części południowej zlokalizowano ogniwa fotowoltaiczne.

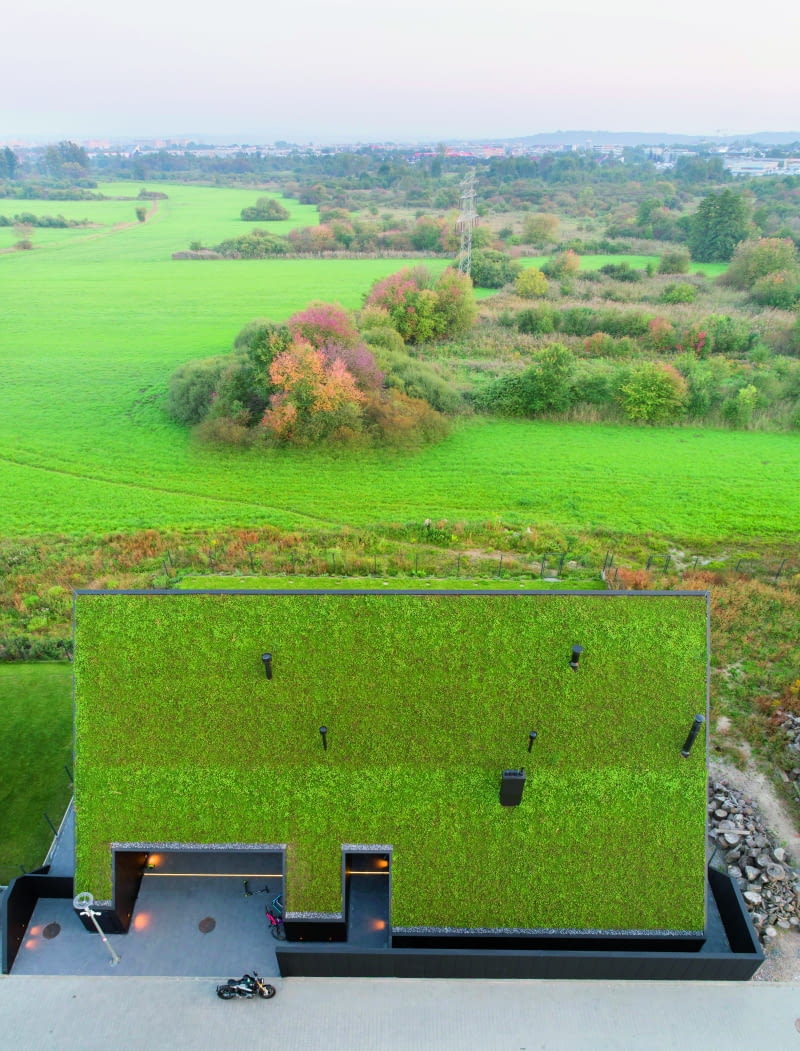

Zielony dach ma spadek 45o. Zdecydowanie łatwiejszym rozwiązaniem byłoby zastosowanie tradycyjnego zielonego dachu płaskiego, jednak na to nie zezwalały warunki zabudowy – dach musiał być skośny. Takie rozwiązanie było wyzwaniem technicznym i finansowym, ale dzięki temu powierzchnia dachu zielonego znacznie przekroczyła powierzchnię terenu zajętą przez budynek. Można powiedzieć, że oddano naturze z nawiązką to, co jej zabrano.

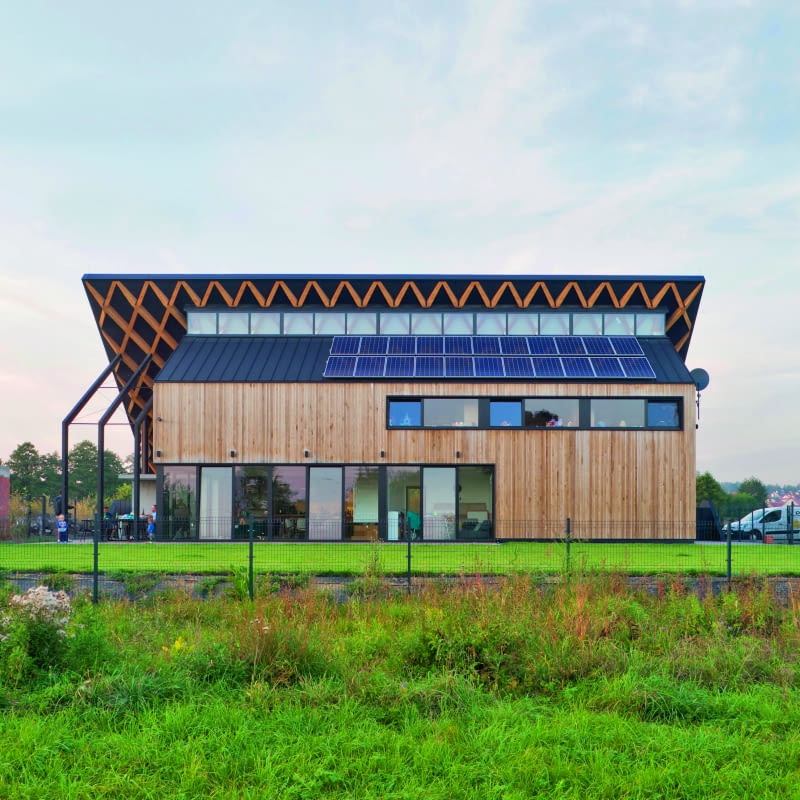

Elementem charakterystycznym budynku jest konstrukcja z drewna klejonego z ukośnie prowadzonymi elementami oraz podcięciami przy brzegach dachu. Jest ona wyeksponowana nie tylko na zewnątrz, przenika także do środka budynku.

W projektach pracowni Superhelix szczególnie zwraca się uwagę na to, w jaki sposób budynek zmienia się z czasem i jak zachowują się użyte do jego wykonania materiały. Elewacja budynku została pokryta deską z cedru kanadyjskiego. Drewno to nie zostało zabezpieczone przez czynnikami atmosferycznymi i owadami – po prostu tego nie wymaga, za to z czasem nabierze szlachetnej patyny i zmieni swój kolor na srebrnoszary. Zielony dach także nie potrzebuje pielęgnacji, nie trzeba go podlewać a długotrwałe suche okresy nie są mu straszne, gwarantuje to zacieniona północna ekspozycja oraz naturalna retencja wody rozchodników.

Dom został zaprojektowany na rzucie prostokąta, ma dwie kondygnacje oraz 189 m2 powierzchni użytkowej. Ze względu na podmiejską lokalizację zabudowy, gdzie komunikacja publiczna jest słabo rozwinięta, do budynku dojeżdża się głównie samochodem. Dlatego garaż umieszczono w bryle domu, na poziomie parteru, w bliskim sąsiedztwie strefy dziennej i kuchni. Na tym poziomie zlokalizowano także pokój gościnny, toaletę oraz pomocnicze pomieszczenia gospodarcze. Na piętrze umieszczone została sypialnia z garderobą i łazienką, dwa pokoje dla dzieci, łazienka dzieci oraz bawialnia, która w przypadku powiększenia rodziny może zostać zaadaptowana zgodnie z nowymi potrzebami.

Lokalizacja: Kraków
Architekt: Superhelix Pracownia Projektowa – Bartłomiej Drabik, www.superhelix.pl, email: bartek@superhelix.pl
Zakończenie budowy: 2018
Powierzchnia: 189 m2
Projekt konstrukcji: Marcin Matoga – Konstrukcje Budowlane

Domy karmniki

Teren, na którym powstały domy, ma duży spadek, granice własności są bardzo nieforemne. To wymusiło lokalizację budynków blisko siebie. W sąsiedztwie panuje bardzo gęsta zabudowa i również tutaj może wydawać się, że jest intensywnie, ale ten projekt jedynie w połowie wykorzystuje dopuszczalne wskaźniki zabudowy. Można było wybudować dwa razy więcej, ale w tym wypadku nie liczyła się powierzchnia użytkowa. Ważny był szacunek dla miejsca.

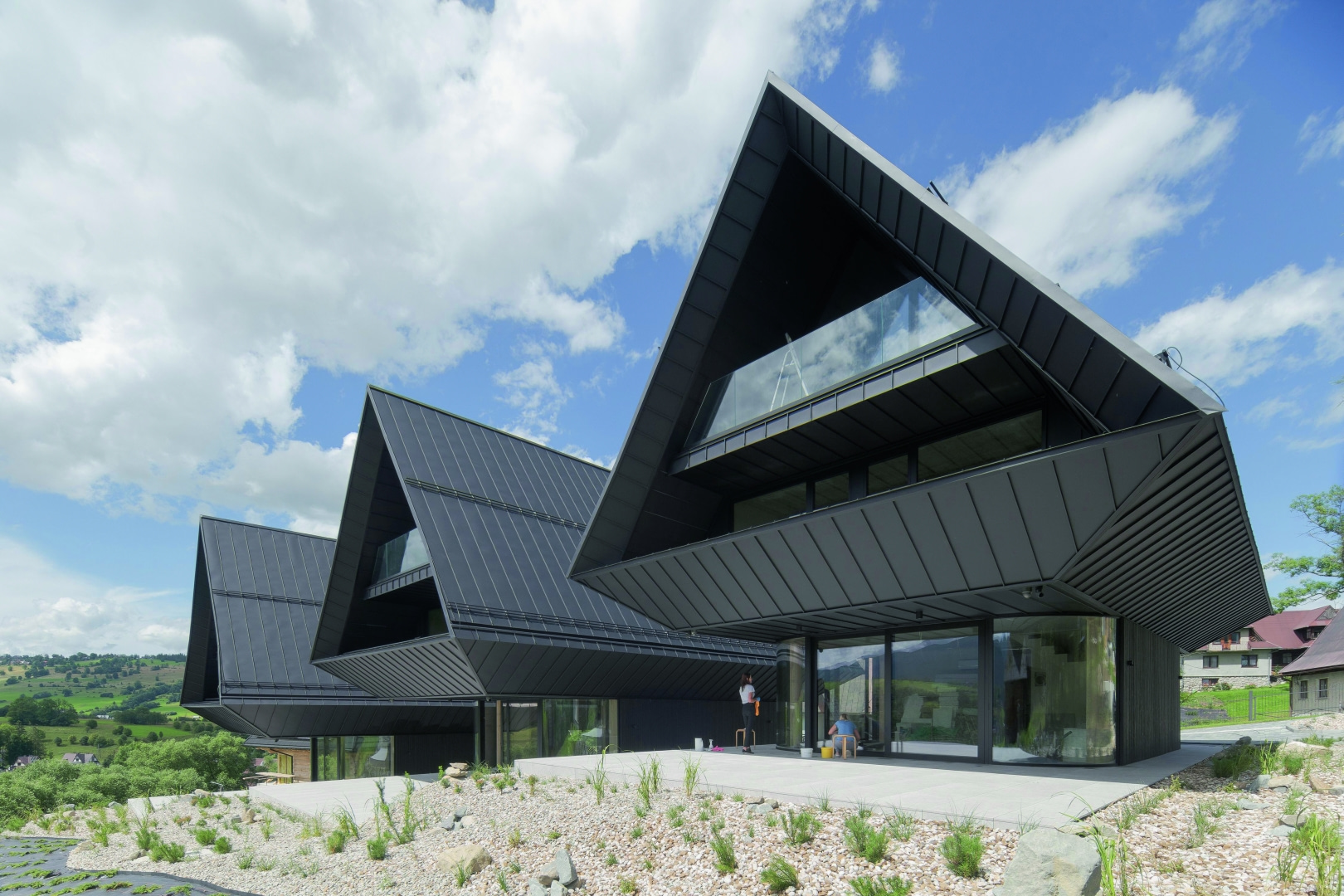

Budynki zostały zaprojektowane w duchu lokalnej tradycji, przy uwzględnieniu czynników górskiego klimatu. Połacie dachu mają bardzo duże nachylenie, to pozwala na szybkie pozbycie się śniegu. Potężne okapy chronią balkony przed deszczem, a wejście i ściany parteru przed zaspami. Zostały one zaprojektowane trochę inaczej niż zazwyczaj. Dzięki podcięciu zachowują swoją funkcjonalność, ale zajmują mniej miejsca oraz zapewniają lepszy dostęp do światła, szczególnie zimą. Oderwane od ziemi bryły przypominają karmniki dla ptaków, stąd nazwa budynków.

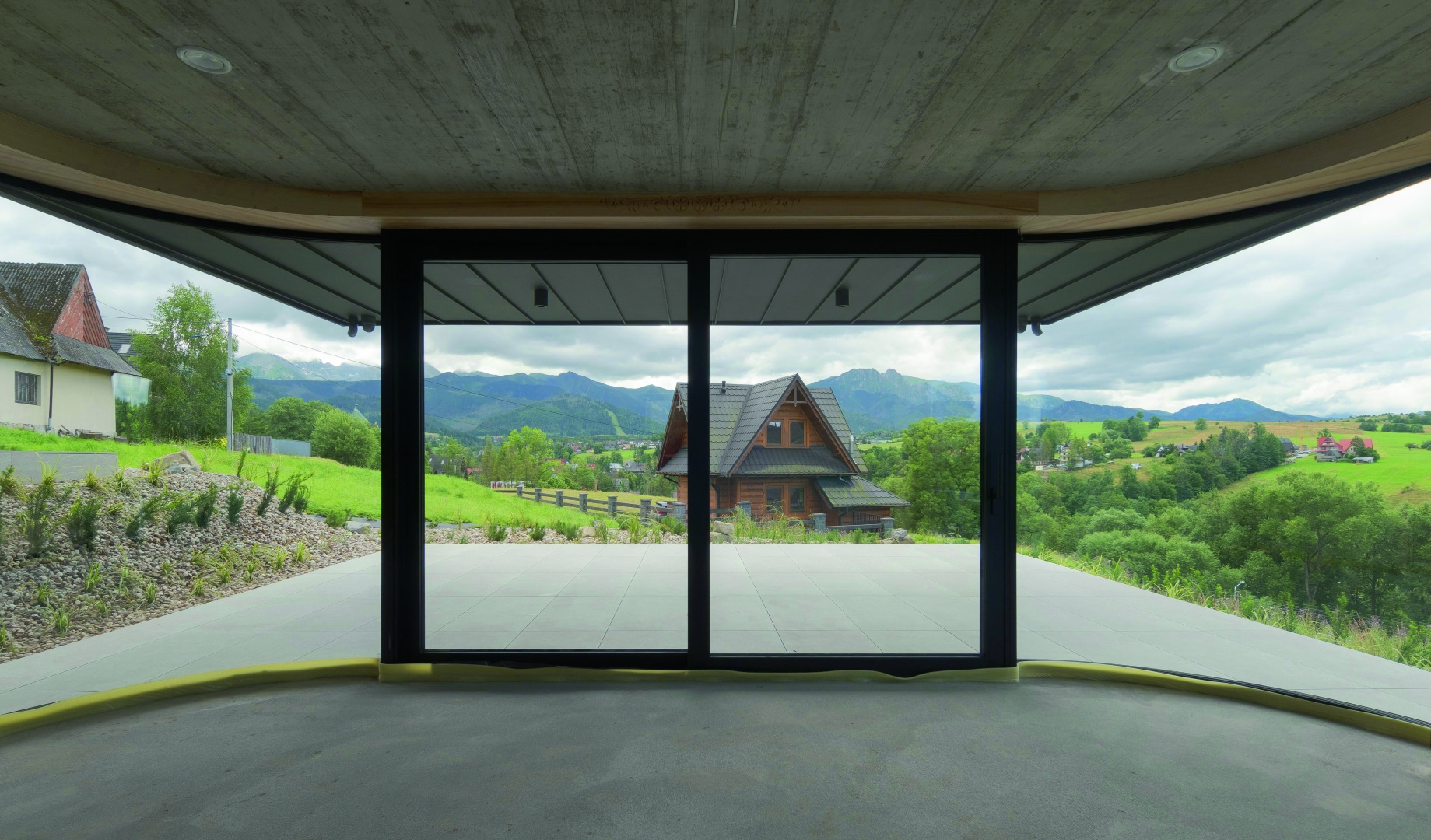

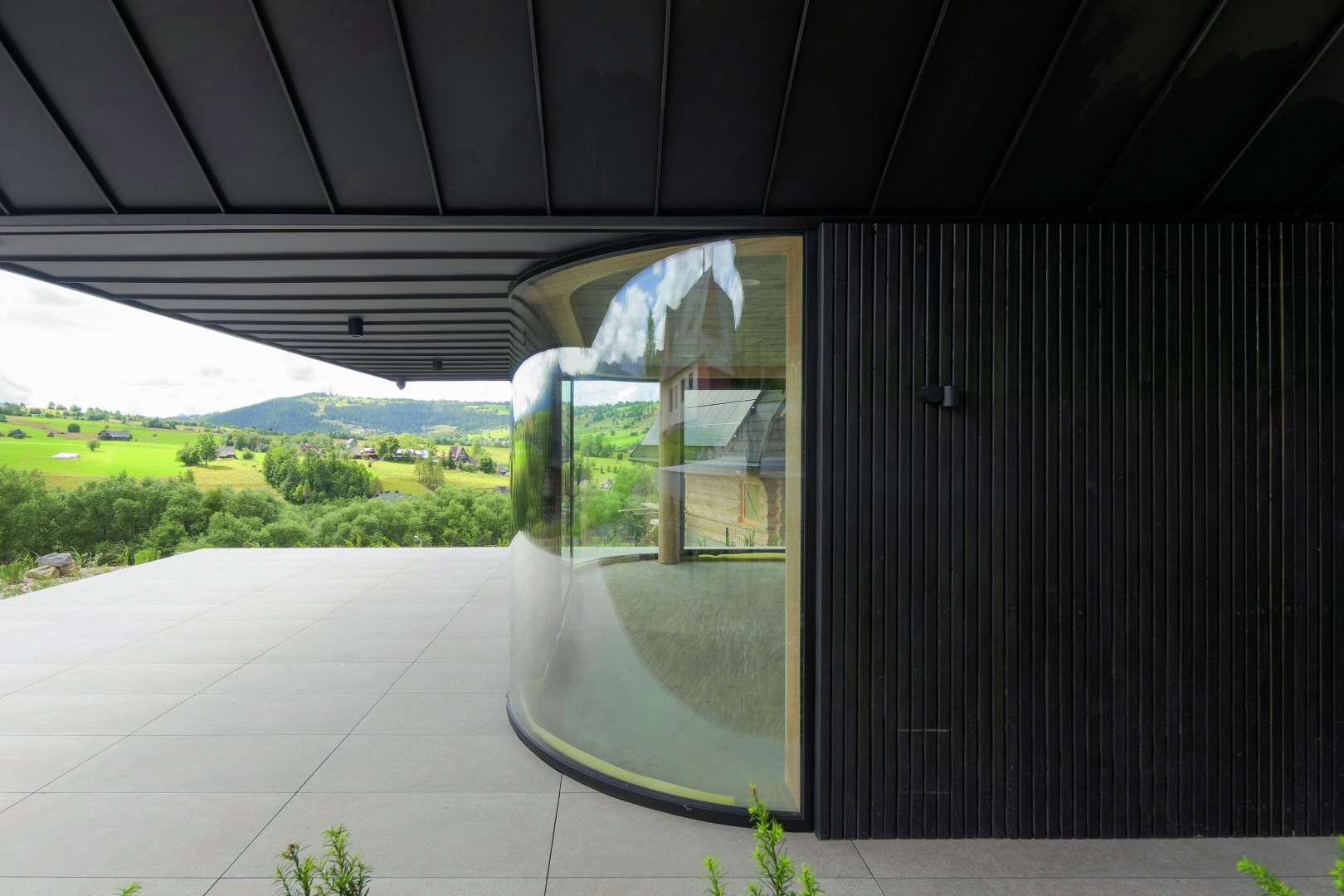

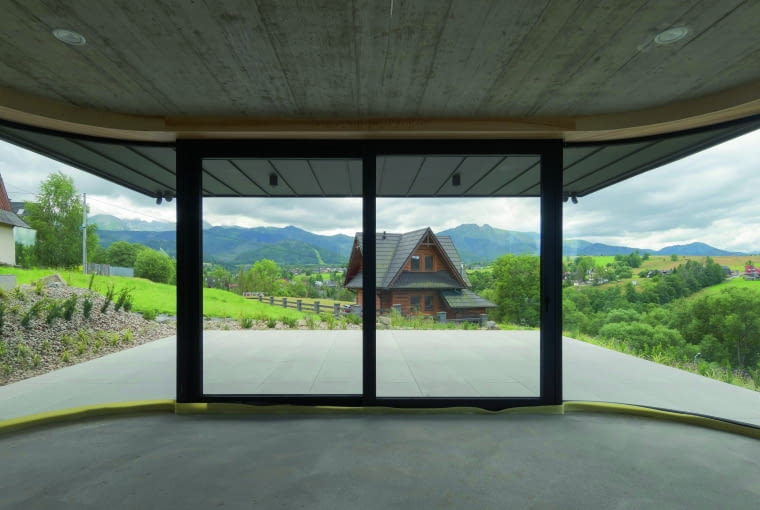

Na parterze znajduje się strefa dzienna, funkcjonalnie najbardziej uzasadniona na tym poziomie. Konieczne było najlepsze wykorzystanie panoramy na tatrzańskie szczyty. W tym celu narożniki budynku zostały całkowicie przeszklone i aby usunąć słupki lub elementy łączenia szyba została wygięta. Jednocześnie piętro, balkon i okap tworzą zadaszenie tarasu, powiększają strefę dzienną, a granica pomiędzy wnętrzem i zewnętrzem zostaje zatarta. Na pozostałych dwóch kondygnacjach ulokowana została strefa nocna. Łącznie każdy budynek ma 128 m2.

Lokalizacja: Zakopane
Rok zakończenia budowy: 2023
Architekt: Superhelix Pracownia Projektowa – Bartłomiej Drabik, www.superhelix.pl
e-mail: bartek@superhelix.pl
Konstruktor: Barsprojekt

Domy z żaglami solarnymi

Osiedle zostało zaprojektowane w północnej części Krakowa, tuż przy granicy z Zielonkami. To rezydencjalna dzielnica miasta, która w ostatnich latach rozwija się bardzo szybko. Zespół składa się z czterech obiektów, połączonych w pary. Każdy dom podzielony jest na dwa odrębne lokale. Podział został zaprojektowany tak, aby mieszkania zawsze miały dostęp do ogrodów albo do dużych tarasów. Budynki bliźniacze w tym wypadku nie łączą się w najczęstszy sposób, czyli najkrótszą elewacją, a częścią elewacji północnej jednego budynku i częścią południowej drugiego. Takie zazębianie się zabudowy zwiększa prywatność przyszłych mieszkańców, tworzy małe podwórka. Jednocześnie budynki nie mają jednolitej linii elewacji, co podkreśla ich przestrzenność i rozbija długą fasadę.

Cechą charakterystyczną osiedla są dachy ukształtowane w nietypowy sposób. Warunki zabudowy określały zasady formowania dachów tak, aby kalenica była prostopadła do frontu działki i sąsiedniej ulicy. Przy takim kształcie działki, dla zachowania funkcjonalnego układu mieszkań konieczne było skręcenie jedynie kalenic oraz pozostawienie zasadniczej bryły w układzie równoległym do granic nieruchomości.

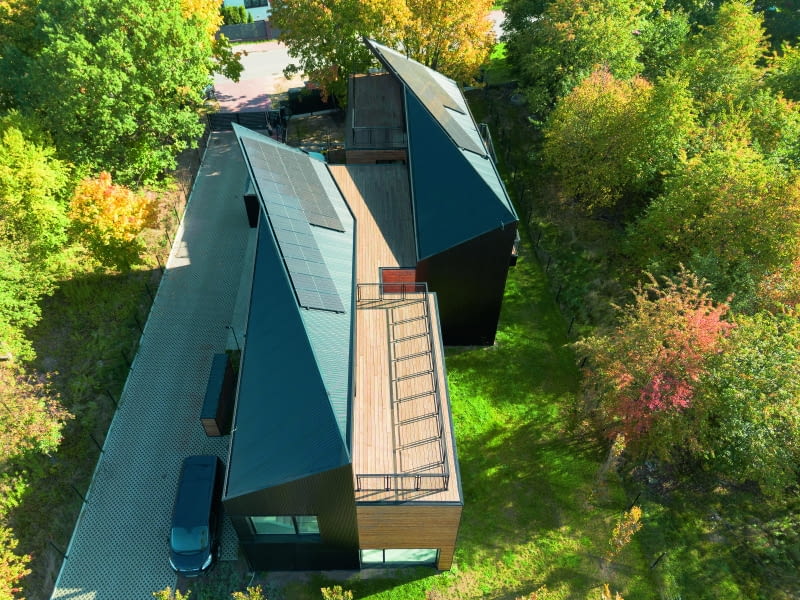

Istotnym aspektem było także wykorzystanie odnawialnych źródeł energii. Skręcona kalenica powodowała zmniejszenie powierzchni nadającej się do montażu ogniw fotowoltaicznych, dlatego południowa połać została przedłużona, wisi nad północną elewacją, tworząc element przypominający żagiel. Żagiel solarny, bo zwiększa powierzchnię montażu ogniw – stąd nazwa osiedla.

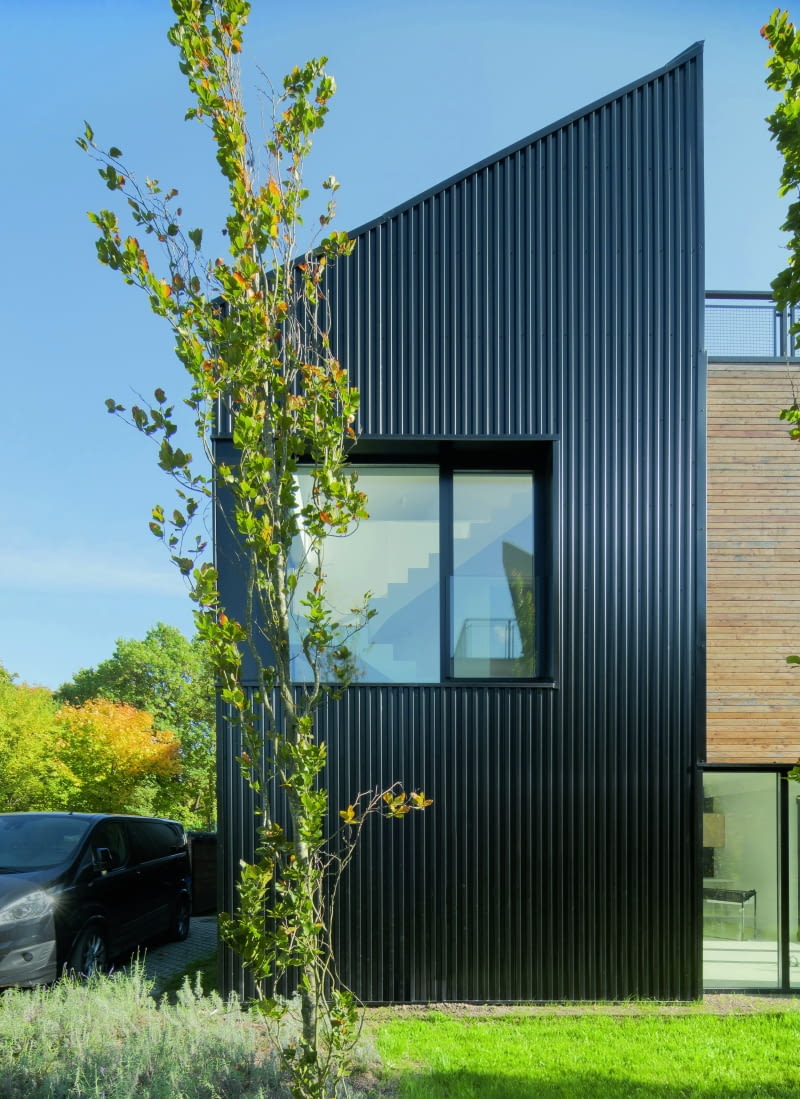

Podział budynków na mniejsze bryły został podkreślony przez odpowiedni dobór materiałów elewacyjnych. Części z dachami spadzistymi, wykończone blachą trapezową, zostały rozdzielone niższymi bryłami pokrytymi drewnem z modrzewia.

Lokalizacja: Kraków
Powierzchnia łączna (4 domy): 950 m2
Rok zakończenia budowy: 2023
Architekt: Superhelix Pracownia Projektowa – Bartłomiej
Drabik, www.superhelix.pl, e-mail: bartek@superhelix.pl
Konstruktor: MM-Konstrukcje Budowlane
